近日，上海大学先进凝固技术中心（简称CAST）承担的芜湖新兴铸管有限责任公司《2#连铸机PMO均质化技术改造及优化》工程项目顺利通过企业验收。该项目采用CAST原创PMO技术，由芜湖新兴铸管有限责任公司中央研究院、炼钢厂技术科与上海大学联合攻关，显著提升了180mm×180mm连铸方坯的内部质量，在细化凝固组织、改善中心缺陷、消除宏观偏析方面效果突出，并有效提高了连铸机生产效率，基本消除了质量异议。

目前PMO技术已经正常稳定应用于2#小方坯连铸机20CrMnTi、45#、SCM435、ML40Cr、82B等该铸机全部钢种商业生产，获得如下效果：

★等轴晶率显著提升： 所有试验钢种的中心等轴晶比例均实现大幅增长，平均增加幅度达到20%以上。

★中心偏析显著改善： 代表元素分布均匀性的中心偏析指数普遍降低，降低幅度达到45%以上。

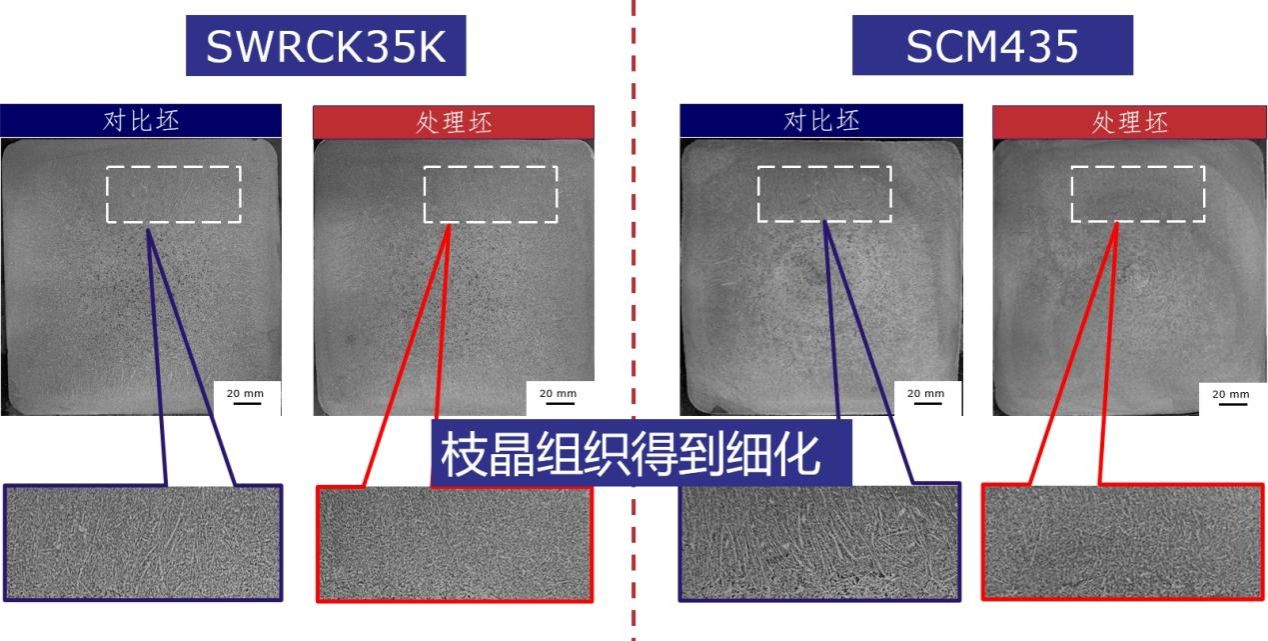

★枝晶组织深度优化： PMO处理能显著细化一次枝晶，且促进柱状晶向等轴晶转变（CET），扩大中心等轴细晶区，这得益于PMO技术的“结晶雨”机制对柱状晶生长的有效抑制。

★生产效率同步提高： 在铸坯内部质量获得根本性改善的同时，连铸机拉速得以提高（拉速由1.6m/min提高至2.0m/min），直接提升了产线的生产效率。

★稳定运行奠定应用基础：PMO整套设备自调试完成后运行稳定可靠，设备作业率始终保持在98%以上，为技术的持续应用和效果保障提供了坚实基础。
